房子剛剛裝修完沒幾個(gè)月，就看到墻上出現(xiàn)了細(xì)細(xì)的裂縫，影響房間的整體美觀性不說，還讓人擔(dān)心安全性，這時(shí)候很多人就會(huì)奇怪一般會(huì)出現(xiàn)裂縫的都是一些老房子，為什么新房子也會(huì)出現(xiàn)裂縫？出現(xiàn)裂縫的原因是什么？是墻板的原因還是裝修的原因，實(shí)際上多半還是墻板的原因，今天綠科的小編就來和大家聊一聊輕質(zhì)復(fù)合墻板開裂的原因，以及解決方法及預(yù)防措施，下面就一起看看吧！
　　

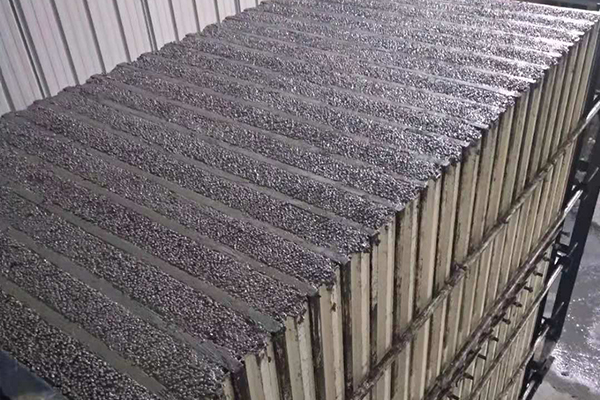

　　一、輕質(zhì)復(fù)合墻板開裂的原因

　　

　　1、墻板的干縮

　　
　　一般輕質(zhì)復(fù)合墻板的原材料是使用木質(zhì)纖維以及粒狀發(fā)泡聚苯乙烯輕集料混凝土經(jīng)過澆注復(fù)合而成的，所以材料是比較的輕質(zhì)方便使用的，但是輕質(zhì)復(fù)合墻板的彈性比較低，因?yàn)檩p質(zhì)復(fù)合墻板采用的輕骨料壓縮性很大，所以它的干燥收縮性就更大，干燥收縮之后就會(huì)造成墻體出現(xiàn)細(xì)小的開裂情況。
　　

　　2、溫差冷縮

　　溫差冷縮屬于外界原因。我們都知道“熱脹冷縮”環(huán)境溫度的變化，也是會(huì)對(duì)輕質(zhì)復(fù)合墻板造成變化的，混凝土對(duì)于高溫天氣以及極寒天氣都會(huì)發(fā)生熱脹冷縮的情況，而輕質(zhì)復(fù)合墻板材料是有混凝土的，所以自然也會(huì)發(fā)生變化，但是輕質(zhì)復(fù)合墻板的熱脹冷縮一般會(huì)表現(xiàn)在輕質(zhì)復(fù)合墻板的接縫處，通過熱脹冷縮造成開裂。
　　

　　3、含水率

　　
　　含水率是引起墻板開裂的重要因素之一，在配比中，所外加的水都遠(yuǎn)大于膠凝材料的水化結(jié)合水，同時(shí)也大于環(huán)境空氣平衡含水，材料在使用中為達(dá)到和環(huán)境空氣平衡含水率相一致，多余的水必然要排逸出去，收縮也就自然產(chǎn)生了。
　　

　　4、安裝不合理

　　安裝是引起墻板開裂的重要原因之一，由于墻板本身的特點(diǎn)，要求安裝相對(duì)比較嚴(yán)格。但實(shí)際工程中，施工單位往往沒有接觸過這種新型墻板材料，甚至于技術(shù)人員對(duì)這種產(chǎn)品的特性也不太了解，因此在安裝過程中沒有嚴(yán)格按照安裝圖集進(jìn)行施工，如板縫中沒有用專用配比的砂漿，或砂漿不飽滿，甚至于板縫中沒有砂漿，或板縫表面沒有粘貼玻璃纖維網(wǎng)格布等等，導(dǎo)致在房屋裝修后留下開裂的隱患。還有一種情況是在布電線管時(shí)，這種墻板應(yīng)使用專用的無齒鍋切割，而有些施工單位還用砸墻面的辦法，結(jié)果使得墻面受到振動(dòng)后開裂。
　　

　　5、板材銜接方法不當(dāng)

　　
　　很多情況下開裂情況會(huì)出現(xiàn)在，柱子旁邊，或者是房梁附近以及門窗附近，出現(xiàn)這種情況的原因就是，板材在進(jìn)行安裝的時(shí)候，對(duì)于這些地方的銜接做的不好，銜接的方法不妥當(dāng)，后期就造成了開裂的情況。
　　

　　6、輕質(zhì)復(fù)合墻板本身原因

　　
　　有可能是一些輕質(zhì)復(fù)合墻板的質(zhì)量問題，在輕質(zhì)復(fù)合墻板的制作過程中材料比例，或者是制作工藝出現(xiàn)問題，造成輕質(zhì)復(fù)合墻板的質(zhì)量不夠，就在使用中表現(xiàn)出來，造成墻體的開裂。
　　

　　二、解決輕質(zhì)復(fù)合墻板開裂的方法

　　
　　1、用砂漿填充接縫。砂漿用來粘結(jié)傳統(tǒng)的磚自然是沒問題，因?yàn)榇u面積小，接縫也小。而且磚的砌筑方式，注定了大部分的壓力都是上下方向的。而輕質(zhì)隔墻板豎起來高度超過2.4米。所以，砂漿的粘結(jié)力根本承受不住長(zhǎng)達(dá)2.4米以上的接縫拉扯。故砂漿這點(diǎn)微不足道的粘結(jié)力，基本可以忽略不計(jì)。
　　
　　2、貼膠布。用砂漿將接縫填平后，就會(huì)在接縫上貼膠布，以增強(qiáng)板與板之間的粘接。但是這層膠布防水功能很差，甚至根本沒有防水功能。所以在進(jìn)行第三步工序的時(shí)候，膠布基本就脫落了。
　　
　　3、刮大白。在處理好接縫之后，就會(huì)在內(nèi)外墻上刷粉刮白。而用于刮白的粉是要用水調(diào)和后才能使用的。所以，只要把粉刷上去，膠布脫落后，水汽侵入接縫，對(duì)接縫之間還沒有干透的砂漿來說，就是雪上加霜，完全沒有粘接力可言。
　　

　　三、預(yù)防輕質(zhì)復(fù)合墻板開裂的措施

　　

　　1、改性墻板材料

　　
　　從優(yōu)化材料配比，降低材料的收縮率。目前有些生產(chǎn)廠家為了追求輕質(zhì)，在產(chǎn)品中大量使用了泡沫劑。這種多孔特性對(duì)材料的干縮影響很大。在產(chǎn)品配比中膠凝材料、填料、骨料、水應(yīng)有一個(gè)適當(dāng)?shù)谋?，即使采用相同的材料成份，由于采用不同的膠凝材料使得板材材料配比肯定也不相同。在配比中骨料的影響也很大，有些產(chǎn)品中沒有骨料，僅有細(xì)顆粒的填料，這種產(chǎn)品的收縮和變形必然是比較大的，因此在配比中應(yīng)有一定比例的骨料。
　　

　　2、改善墻板接縫構(gòu)造

　　
　　選擇合適的接縫材料。接縫材料應(yīng)具備一定的抗壓、抗折和粘接強(qiáng)度，具有一定延伸率，能改善材料的變形能力，是墻體材料能有很好的整體功能與完整外觀效果。做好養(yǎng)護(hù)工作，使材料能充分水化反應(yīng)，同時(shí)還要對(duì)板進(jìn)行干燥，降低含水率，切不可一出養(yǎng)護(hù)車間就進(jìn)行安裝。
　　

　　3、正確施工安裝

　　
　　將板縫處的浮灰、油漬等雜物處理干凈。板縫粘結(jié)處必須用刷子沾清水濕潤，以保證粘結(jié)牢固。將 50~ 80mm寬玻璃纖維增強(qiáng)帶用刮刀壓人板縫膠中，注意壓實(shí)，將氣泡趕出，玻璃纖維帶應(yīng)展平，不允許有打折現(xiàn)象。再加上一層板縫膠，這層應(yīng)盡可能薄些，不宜反復(fù)刮抹。干燥后可進(jìn)行裝飾工程施工。
　　
　　所以輕質(zhì)復(fù)合墻板開裂的原因就是以上這些了，另外為大家說明了開裂的解決方法以及預(yù)防措施，不過發(fā)現(xiàn)墻板開裂時(shí)，還是需要專人來檢查才能確定，開裂問題不容小視，住房安全很重要，一旦出現(xiàn)，還是要進(jìn)行檢查，確定安全，今天的分享就這些了，大家有疑問或者是對(duì)輕質(zhì)隔墻板有問題的話，可以與綠科留言或者電話咨詢哦！
